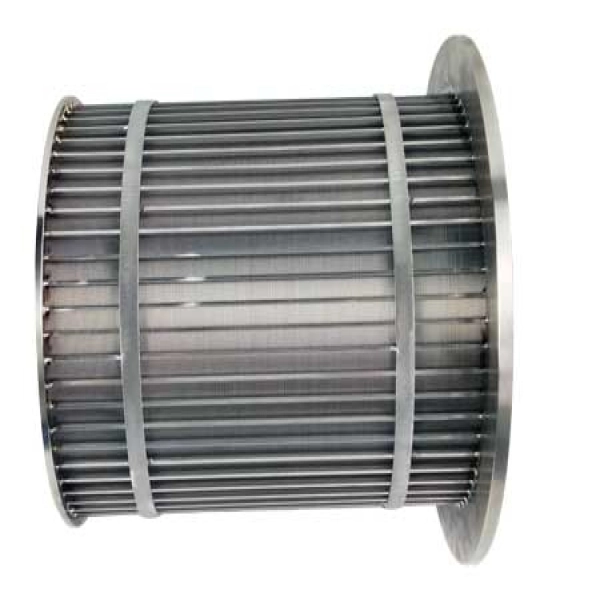

Клиновидный сетчатый фильтроэлемент (навивная труба) — сварная конструкция из V-образной проволоки и опорных прутьев из нержавейки. Точность фильтрации: 25–800 мкм. Отличается прочностью, износо- и коррозионной стойкостью, равномерными зазорами, хорошей пропускной способностью, лёгкой очисткой и обр
Клиновидный сетчатый фильтрующий элемент (также известный как навивная фильтрующая труба) изготавливается сваркой из нержавеющей проволоки V-образного (клиновидного) профиля и опорных прутьев из нержавеющей стали. Точность фильтрации обычно составляет 25–800 мкм. Готовое изделие отличается высокой прочностью, твёрдостью, износостойкостью, коррозионной стойкостью, равномерностью зазоров, хорошей проницаемостью, лёгкостью очистки и обратной промывки.
Благодаря применению непрерывной сварки по всей длине обеспечивается не только строгая целостность изделия, но и достигается идеальный размер щелей. По сравнению со сварочными технологиями, обычно применяемыми в Китае, цельносварные клиновидные навивные фильтрующие трубы, водоприёмные трубы, водораспределительные колпаки, распределители воды, уловители смолы и ситовые пластины отличаются гладкой поверхностью, отсутствием технологических граней и заусенцев, равномерными зазорами и отсутствием утечек смазки.Гладкая поверхность фильтрующего элемента является рабочей фильтрующей поверхностью, щели имеют щелевую форму, что относится к поверхностному типу фильтрации. В качестве фильтрующего элемента для различных типов автоматических фильтров (например, с автоматической обратной промывкой, с внутренним скребком, с дисковым скребком, с всасывающей самоочисткой) он широко применяется для фильтрации жидкостей в различных отраслях промышленности.
Параметры клиновидного сетчатого фильтрующего элемента
Точность фильтрации: минимальная — 25 мкм
Размеры клиновидной сетки: до 2800 (клиновидная проволока) × 4500 мм
Материалы: нержавеющая сталь 304, 316, 316L, сплав Хастеллой, медь, алюминиевые сплавы и др.
Эксплуатационные характеристики клиновидного сетчатого фильтрующего элемента
Многослойный противопесочный фильтрующий узел обладает высокой противопесочной эффективностью, эффективно задерживает частицы песка пласта, удовлетворяет требованиям противофонтанной защиты в скважинах.
Равномерные фильтрующие отверстия, высокая проницаемость и устойчивость к забиванию.
Большая фильтрующая площадь, малое гидравлическое сопротивление.
Отличная коррозионная стойкость из нержавеющей стали — устойчивость к кислотам, щелочам и солям, что позволяет адаптироваться к особым условиям нефтяных скважин; зазоры не увеличиваются со временем из-за коррозии.
Многослойная цельносварная конструкция обеспечивает стабильность пор и высокую устойчивость к деформации.
Области применения клиновидного сетчатого фильтрующего элемента
Широко применяется в химической, нефтехимической, пищевой, фармацевтической, биотехнологической, водоочистной промышленности, для разделения твёрдых и жидких фаз и др.
