Мощные магниты улавливают стружку, ржавчину, металл. Защита от износа и засоров. Лёгкий монтаж и очистка. Корпуса из углеродистой или нержавеющей стали. Для химии, масложировой, энергетики, пластиков. Повышение качества продукции.

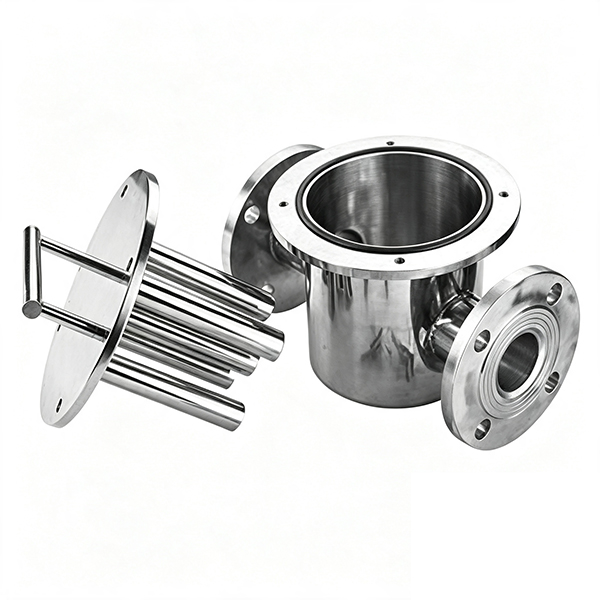

Магнитный трубопроводный фильтр с мощными магнитными стержнями
Магнитный трубопроводный фильтр с мощными магнитными стержнями работает на основе принципа магнитной адсорбции сплава неодим-железо-бор для удаления ферромагнитных примесей (стружка, металлический порошок, ржавчина и др.) из жидких сред. Является эффективным трубопроводным устройством для очистки, не требует электроэнергии, не имеет эксплуатационных затрат и не загрязняет окружающую среду. Широко применяется для магнитной очистки промышленных жидкостей.
Основная конструкция
Корпус: изготовлен из нержавеющей стали 304/316L, устойчив к коррозии, гигиеничен, лёгок в очистке, стабилен под давлением.
Магнитные стержни: основной элемент — редкоземельные постоянные магниты NdFeB в защитном кожухе из нержавеющей стали, расположенные в несколько рядов для создания мощного магнитного поля.
Патрубки входа/выхода: стандартное фланцевое соединение или быстроразъёмный зажим, подходят для трубопроводов DN32–DN200.
Конструкция для очистки/сброса: быстросъёмная верхняя/боковая крышка, опционально с автоматическим скребковым устройством для быстрого удаления накопившихся примесей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Магнитная индукция на поверхности | 8000–12000 Гаусс (возможно изготовление с более высокой индукцией) |
| Точность фильтрации | Улавливает ферромагнитные частицы размером 0,5–100 мкм |
| Рабочая среда | Вода, масла, суспензии, химические растворители, пищевые жидкости и другие жидкости/суспензии/газы |
| Температурный диапазон | –20 … +300 °C (зависит от типа уплотнений) |
| Рабочее давление | PN1,0–6,4 МПа |
| Тип соединения | Фланцевое, быстроразъёмный зажим, резьбовое |
| Производительность | DN32 (~2 м³/ч) … DN200 (~25 м³/ч), рекомендуемая скорость потока 1–3 м/с |
Принцип работы
При прохождении жидкости через корпус фильтра ферромагнитные примеси интенсивно притягиваются к поверхности магнитных стержней, а очищенная жидкость выводится из фильтра. Для очистки периодически останавливают оборудование, открывают крышку, извлекают стержни и удаляют налипшие частицы (протиркой или с помощью скребка), после чего фильтр снова готов к работе.
Преимущества
Высокоэффективное удаление металла: улавливание частиц на микроуровне, степень удаления > 95%.
Нулевое энергопотребление: постоянные магниты не требуют электропитания, отсутствуют эксплуатационные затраты.
Простота обслуживания: быстросъёмная конструкция, один оператор справляется за 3–5 минут.
Коррозионная стойкость: полностью из нержавеющей стали, подходит для пищевых, фармацевтических, химических сред.
Долгий срок службы: магнитная индукция снижается крайне медленно, стабильная работа в течение 5–10 лет.
Гигиеническое исполнение: полированная внутренняя поверхность, отсутствие застойных зон, соответствует GMP для пищевой и фармацевтической промышленности.
Отрасли применения
Пищевая промышленность и напитки: сиропы, соки, молочные продукты, пищевые масла.
Химическая промышленность: краски, пигменты, растворители, моющие средства.
Фармацевтика: активные ингредиенты, лекарственные препараты, системы очищенной воды.
Энергетика: конденсат котлов, оборотная вода, смазочные масла.
Целлюлозно-бумажная и керамическая промышленность: очистка суспензий и шламов, защита оборудования и качества продукции.
Водоподготовка: очистка промышленной оборотной воды, подземных вод от ржавчины.
Рекомендации по выбору
Выбирайте модель DN в соответствии с диаметром трубопровода.
Для агрессивных сред используйте исполнение из 316L.
Для сред с высокой вязкостью или большим количеством примесей выбирайте конструкцию с увеличенным расстоянием между стержнями или многоуровневую систему.
При высоких санитарных требованиях выбирайте быстроразъёмный зажим и полированное гигиеническое исполнение.
