Высокоэффективный самоочищающийся фильтр. Диски с микроканавками сжимаются пружиной и давлением — образуют объёмную фильтрацию. Срок службы дисков >10 лет, замена не требуется. Для капельного орошения, промышленной воды, водоснабжения, повторного использования воды.

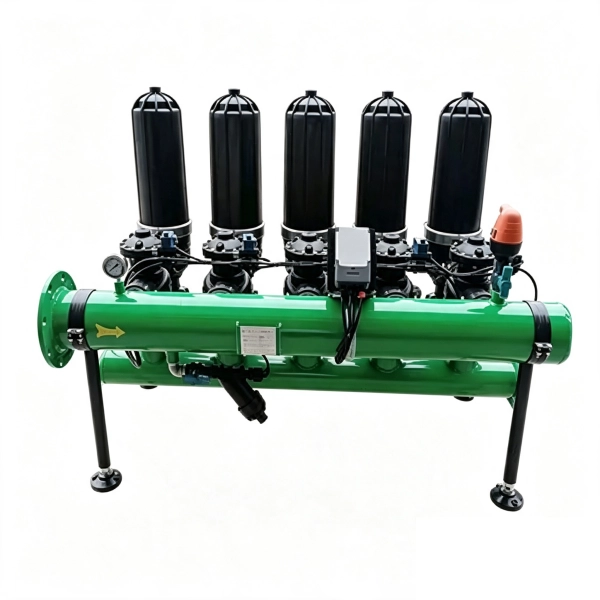

Дисковый фильтрующий элемент
Дисковый фильтрующий элемент состоит из набора дисков с канавками на обеих сторонах. Точки пересечения кромок канавок задерживают твёрдые частицы в воде. Благодаря сочетанию поверхностного задержания и коагуляции значительно повышается эффективность фильтрации. Фильтровальная система обладает следующими преимуществами: обратная промывка, полностью автоматическая непрерывная работа, низкий расход воды на собственные нужды, компактность, высокая надёжность. Процесс обратной промывки осуществляется поочерёдно для каждого фильтрующего элемента, автоматическое переключение между режимами работы и промывки обеспечивает непрерывную подачу воды при низких потерях давления. Технические преимущества дисковых фильтровальных систем очевидны.
Проектирование и выбор дискового фильтра
1. Классификация качества исходной воды:
A. Хорошее качество: городское водопроводная вода, вода из скважин с устойчивым водоносным горизонтом.
B. Среднее качество: оборотная охлаждающая вода, поверхностная вода после отстаивания, сточные воды после отстаивания и полной биологической очистки.
C. Плохое качество: подземная вода из водоносных горизонтов с низким качеством, сточные воды после отстаивания без биологической очистки или с незначительной биологической очисткой, поверхностные воды с интенсивным размножением микроорганизмов.
D. Очень плохое качество: вода из сильно загрязнённых скважин или скважин с высоким содержанием железа и марганца, поверхностные воды, подверженные паводковому воздействию без отстаивания, сточные воды без отстаивания и биологической очистки.
Различное качество воды значительно влияет на межпромывочный цикл фильтра. При проектировании системы следует обеспечить интервал между промывками не менее 1 часа.
2. Выбор точности фильтрации
Выбор точности фильтрации (дисков) имеет решающее значение для эффективной работы системы. Правильный выбор обеспечивает требуемое качество воды на выходе. Исходное качество воды, требуемая точность очистки и производительность (м³/ч) являются основой для выбора системы.
3. Выбор режима обратной промывки
3.1. Если давление на входе > (минимальное давление промывки + 1,2 кгс/см²) и расход фильтрации > 5× расхода промывки, можно использовать режим внутренней промывки (без обратного клапана).
3.2. Если давление на входе > минимального давления промывки и расход фильтрации > 1,5× расхода промывки, можно использовать режим внутренней промывки, но с автоматическим обратным клапаном.
3.3. В остальных случаях необходимо использовать режим внешней промывки или коллективный режим промывки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочее давление системы | 0,2–0,8 МПа |
| Давление обратной промывки | 0,15–0,8 МПа |
| Рабочая температура | < 60 °C |
| pH | 4–13 |
| Количество фильтрующих модулей (А) | 2–10 шт. |
| Режим обратной промывки | Поочерёдная промывка каждого модуля водой из других модулей |
| Входной трубопровод (В) | Пластик, фланцевое соединение |
| Выходной трубопровод (С) | Пластик, фланцевое соединение |
| Трубопровод сброса (D) | Фланцевое соединение |
| Клапан обратной промывки (E) | Пластик |
| Управление (F) | Полностью автоматическая специализированная система управления, степень защиты IP65 |
